DeepTriDrill – 金型 – AH9130
加工能率の改善
DeepTri-Drill は、競合他社のガンドリルと比較して14倍の生産性向上を実現しました。また、再研磨の必要がなくなり、工具管理が簡素化された。
| 産業 | 金型 |
|---|---|
| 加工部品 | 金型 ブロック |
| ISOコード |
 P – 鋼 |
| 被削材 | S50C |
| 工作機械 | 横形マシニングセンタ |
| 加工分類 | 穴あけ |
| 加工形態 | 深穴加工 |
| 製品名 | DeepTri-Drill |
| TSR No. | 5166D |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|

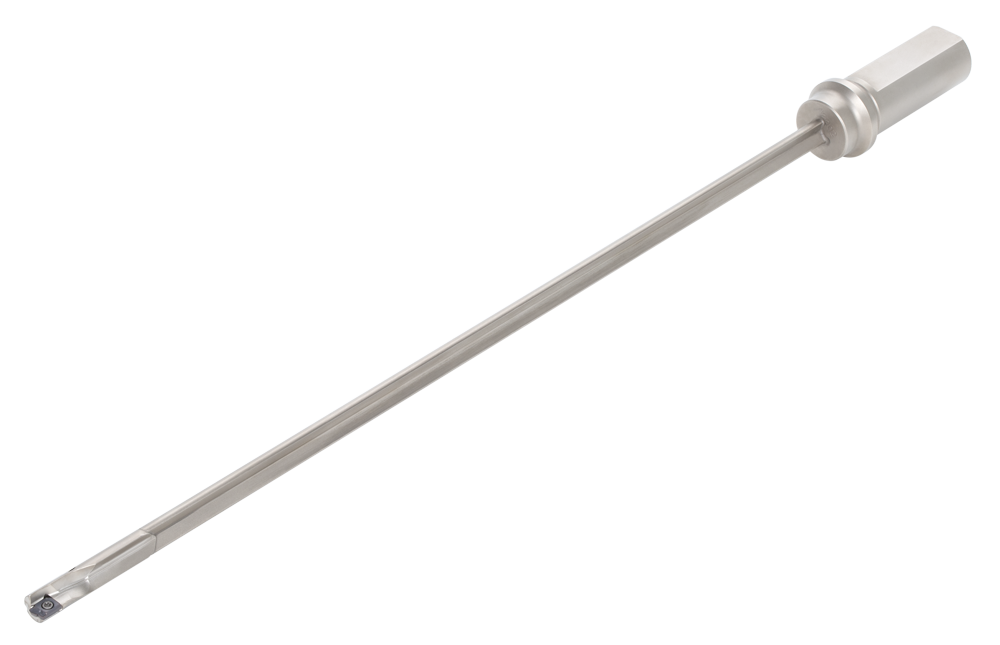

| ボディ | MCTR08.00XM20-25 | ロウ付けガンドリル |
| インサート | ZSGT040104R-NDJ | |
| 材種 | AH9130 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 穴径 DC (mm) | 8 | 8 |
| 穴深さ H (mm) | 200 | 200 |
| 切削速度 V/c (m/min) | 80 | 15 |
| 送り f (mm/rev) | 0.08 | 0.03 |
| 送り速度 Vf (mm/min) | 255 | 18 |
| 切削油 | 湿式 | 湿式 |
