MiniForceTurn-Valve parts-AH725
Cost reduction and stable tool life!
バルブ部品の内径旋削加工において，ユーザ様よりコスト削減のご要望を頂いた。 両面使用可能なポジインサートシリーズ，Mini force Turnをテストした結果，他社ISOインサートと同等の寿命を達成，使用コーナ数が2倍となり，コスト削減に成功！更にTSブレーカにより切りくず処理性の改善にも成功した。
Mini Force Turnは従来のISOインサートに対して，同等以上の性能とコスト削減を実現するタンガロイ独自のインサートシリーズです。
| 産業 | 一般機械部品 |
|---|---|

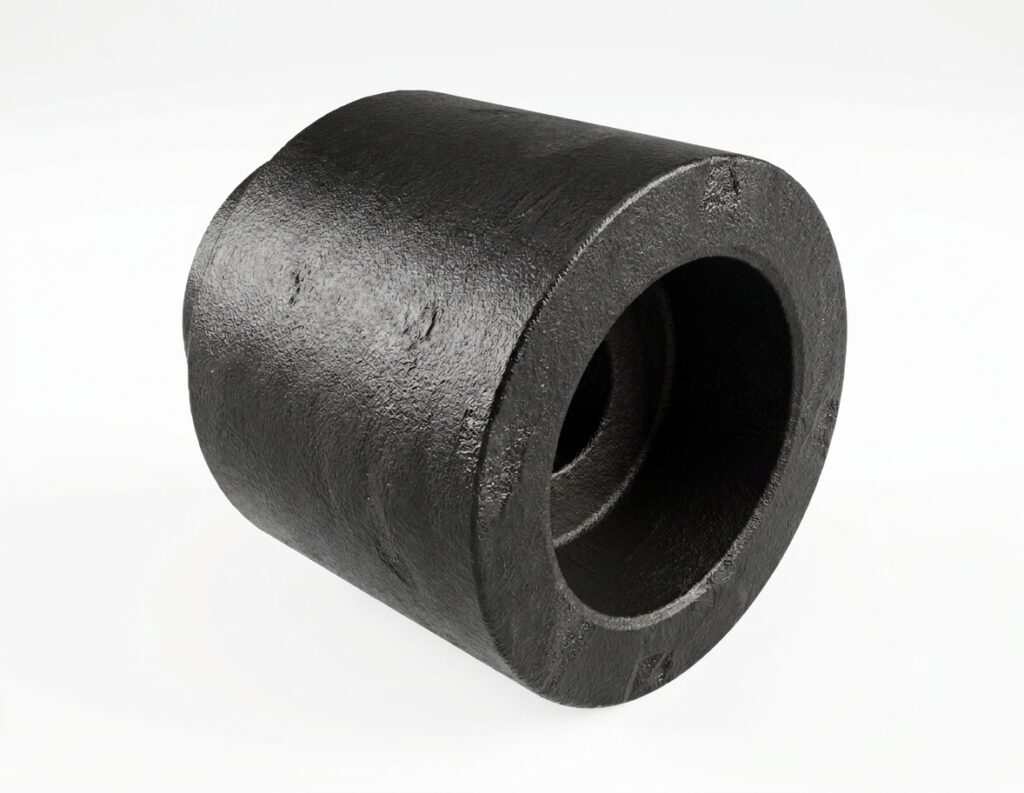

| 加工部品 | バルブ部品 |
| ISOコード |
 P- 鋼 |
| 被削材 | MCB240H |
| 工作機械 | CNC旋盤 |
| 加工分類 | 旋削 |
| 加工形態 | 内径旋削 |
| 製品名 | MiniForce-Turn |
| TSR No. | 5631T |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ホルダ | A10K-SDXXR07-D130 | 標準ツールホルダー |
| インサート | DXMU070304L-TS | DCMT070204-finish breaker |
| コーナ数 | 4 | 2 |
| 材種 | AH725 | PVD P35 grade |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 （個/コーナ） | 300 | 300 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 140 | 140 |
| 送り f (mm/rev) | 0.15 | 0.15 |
| 切込み ap (mm) | 0.5 | 0.5 |
| 切削油 | 湿式 | 湿式 |
