VariableMeister、位置決め部品、AH710
加工能率の改善
仕上げ加工において、従来は高精度な加工面を得るために加工能率を下げていました。しかし、VariableMeisterを使用することで、仕上げ精度を維持しながら生産性を大幅に向上させることができました。
| 産業 | 自動車 |
|---|---|

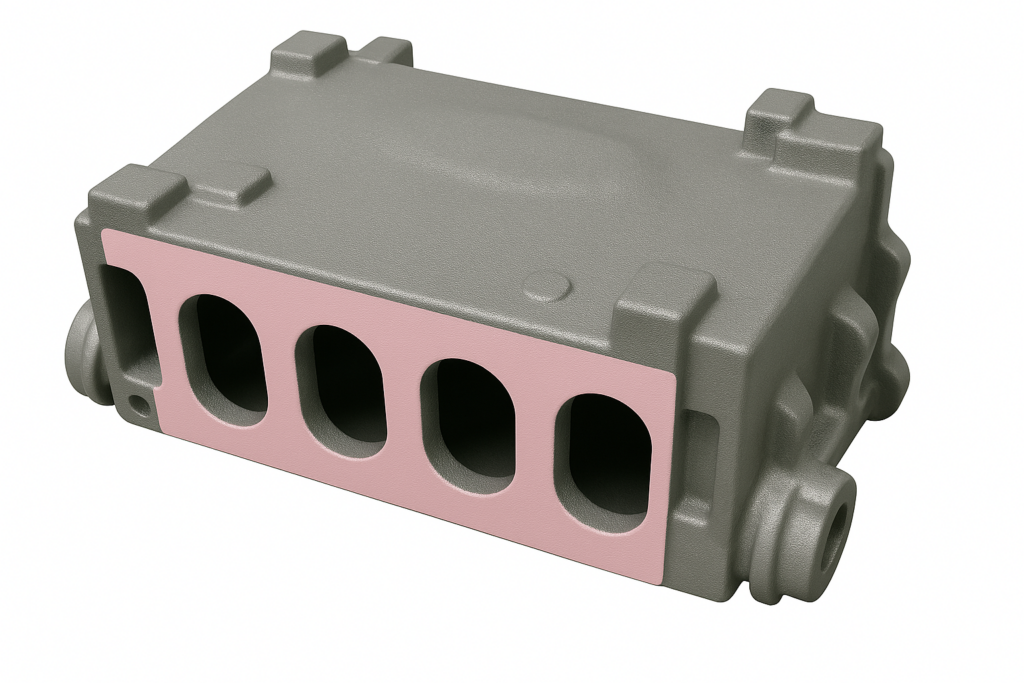

| 加工部品 | 突切り部分 |
| ISOコード |
|
| 被削材 | S50C |
| 工作機械 | 大型縦型マシニングセンタ(#50、HSK100) |
| 加工分類 | 転削加工 |
| 加工形態 | 肩削り |
| 製品名 | VariableMeister |
| TSR No. | 5584M |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ボディ | TEC100H7-30C10CF-M85 | |
| 工具径 | 10 | 10 |
| 突き出し長さ | 30 | 30 |
| 材種 | AH710 | PVD |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 150 | 70 |
| 刃当り送り f/z (mm/t) | 0.05 | 0.02 |
| 送り速度 Vf (mm/min) | 1671 | 178 |
| 切込み ap (mm) | 15 | 15 |
| 切削幅 ae (mm) | 1 | 1 |
| 切削油 | エア | エア |
