DS2000-半導体製造装置部品-DS2005
工具寿命改善
半導体製造装置部品を他社超硬材種にて加工していたが,約40ワーク程度で加工面が白濁してしまっていた。ユーザ様より改善と工具寿命の延長を要望された。
最新のDLCコーティング材種DS2005をテストした結果,加工初期から60ワークまで非常に優れた加工面状態を実現した。DS2005は優れた耐摩耗性と耐溶着性を有し,他社品よりも優れた加工面状態を実現可能です。
| 産業 | 一般機械部品 |
|---|---|

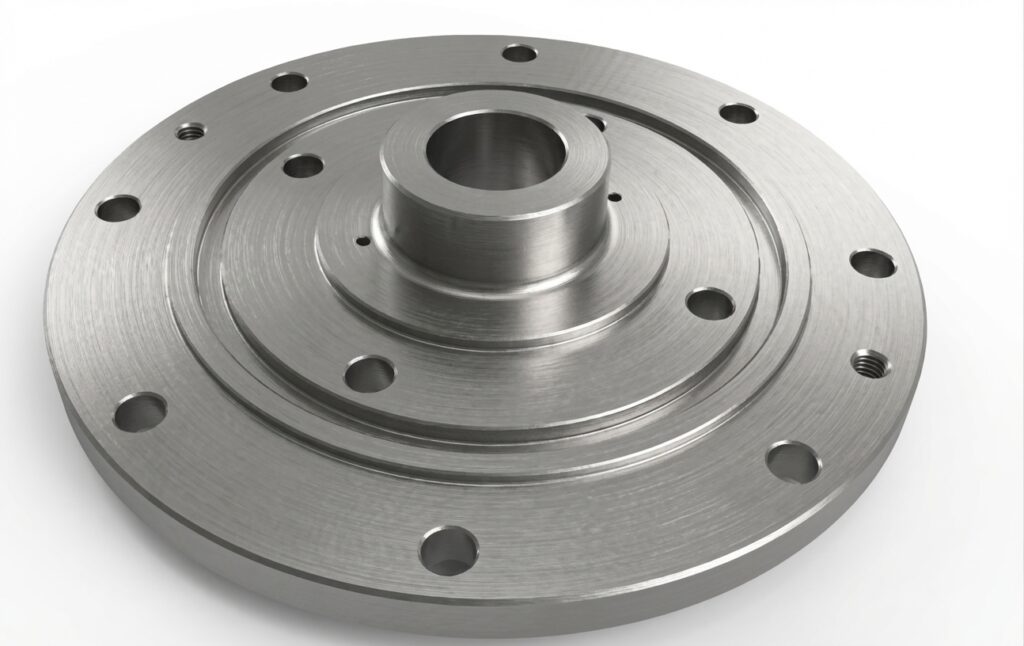

| 加工部品 | 半導体製造装置部品 |
| ISOコード |
|
| 被削材 | A5056 |
| 工作機械 | CNC旋盤 |
| 加工分類 | 旋削 |
| 加工形態 | 端面旋削 |
| 製品名 | DS2000 |
| TSR No. | 5579T |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ホルダ | Standard holder | Standard holder |
| シャンク | 25角 | |
| インサート | CNGG120404-28 DS2005 | CNGG120404-medium breaker |
| コーナ数 | 4 | 4 |
| 材種 | DS2005 | Carbide grade |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 (個/コーナ) | 60 | 40 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 190 | 190 |
| 送り f (mm/rev) | 0.28 | 0.28 |
| 切込み ap (mm) | 0.6 | 0.6 |
| 切削油 | 湿式 | 湿式 |
