T500 series-ブレーキディスク-T505
寿命延長
ブレーキディスクの端面加工にて,T505をテストした。 現状品は80台まで加工可能であり,インサート摩耗の進行による寸法変化で寿命となっていた。
結果,T505は現状品の1.2倍の長寿命を実現した。
T505は圧倒的な耐摩耗性で他社K05相当材種よりも優れた耐摩耗性を発揮します。
| 産業 | 自動車 |
|---|---|
| 加工部品 | ブレーキディスク |
| ISOコード |
|
| 被削材 | FC250 |
| 工作機械 | CNC旋盤 |
| 加工分類 | 旋削 |
| 加工形態 | 端面旋削 |
| 製品名 | T500 |
| TSR No. | 5563T |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ホルダ | ACLNR2525K12-A | ACLNR2525K12-A |
| シャンク | 25角 | |

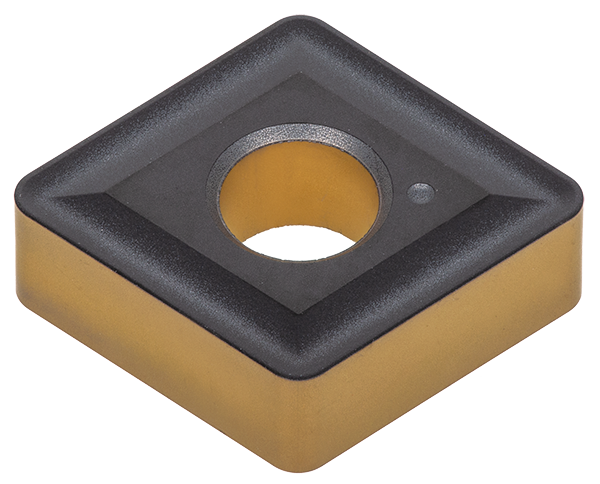

| インサート | CNMG120416 | CNMG120416 |
| コーナ数 | 4 | 4 |
| 材種 | T505 | K05(CVD) |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 (個/コーナ) | 95 | 80 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 350 | 350 |
| 送り f (mm/rev) | 0.25 | 0.25 |
| 切込み ap (mm) | 3.0 | 3.0 |
| 切削油 | ドライ加工 | ドライ加工 |
