AddMultiTurn – ナット – T9215
工具寿命と生産性の向上
AddMultiTurn内径ホルダを適用することで、高送りによる高能率な旋削加工を実現し、工具寿命も改善した。
加工効率は1.6倍、工具寿命は1.25倍に向上した。
| 産業 | 一般機械部品 |
|---|---|
| 加工部品 | ナット |
| ISOコード |
 P- 鋼 |
| 被削材 | SCM420 |
| 工作機械 | CNC旋盤 |
| 加工分類 | 旋削 |
| 加工形態 | 内径ボーリング |
| 製品名 | AddMultiTurn |
| TSR No. | 5581T |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|

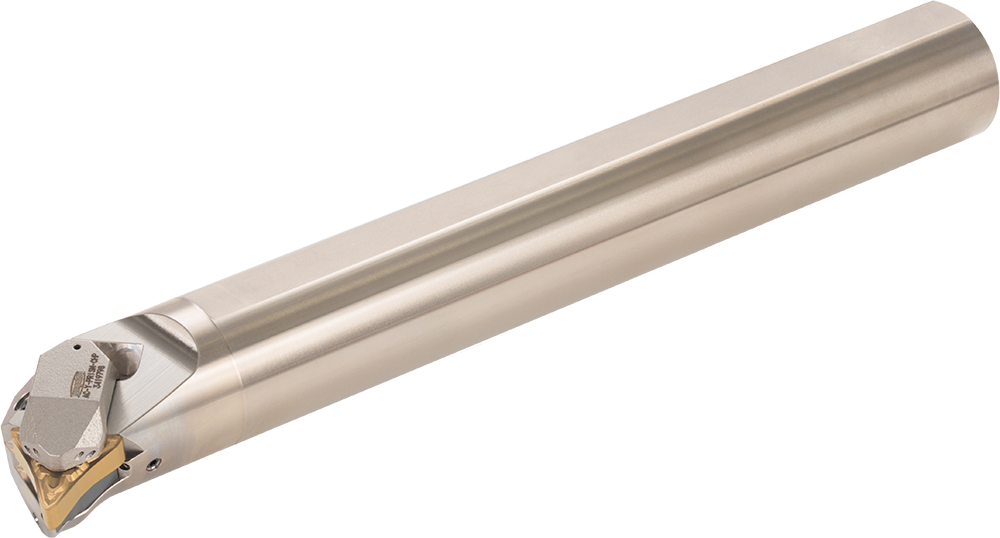

| ホルダ | A40T-ATXOR25 | φ32シャンク |
| インサート | 6C-TOMG250608M-TLM | WNMG080408 |
| コーナ数 | 6 | 6 |
| 刃幅 | 1 | |
| 材種 | T9215 | CVD (P15) |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 （個/コーナ） | 15 | 12 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 220 | 220 |
| 送り f (mm/rev) | 0.6 | 0.25 |
| 切込み ap (mm) | 1.2 | 1.8 |
| パス回数 | 3 | 2 |
| 切削油 | 湿式 | 湿式 |
