DeepTriDrill – 海底装置 – AH9130
Deep TriDrillで深孔あけの作業を強化
AISI 316ステンレス鋼でのテストにより、大きな利点が明らかになった。
目標は、生産性の向上と穴あけ作業全体のコスト削減。
その結果、切削時間は835秒からわずか161秒に短縮された。
この新しい工具は、1部品あたり95.2%のコスト削減も実現した。
DeepTriDrillは、優れた表面品質と許容可能な振れを実現した。
革新的なソリューションは、生産性を向上させるだけでなく、全体的なコスト削減にも大きな影響を与える。
| 産業 | 石油・ガス |
|---|---|
| 加工部品 | 海底設備 - 丸棒 |
| ISOコード |
|
| 被削材 | AISI 316 |
| 工作機械 | 専用機 |
| 加工分類 | 穴あけ |
| 加工形態 | 深穴加工 |
| 製品名 | DeepTri-Drill |
| TSR No. | 5184D |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ボディ | TRLG09.53X1245-U05 | ガンドリル |

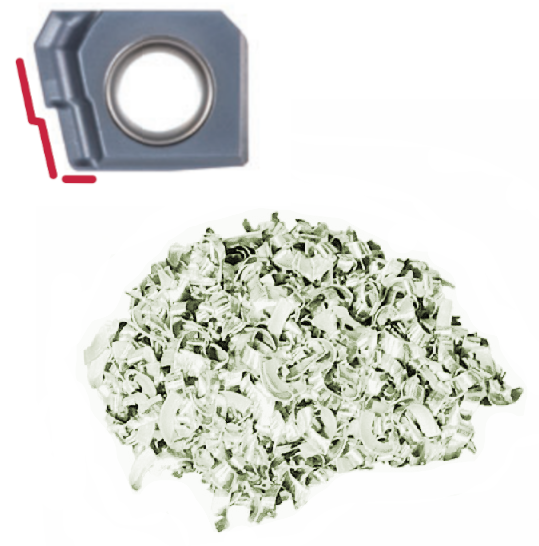

| インサート | ZSGT050104R-NDJ AH9130 | ろう付けチップ |
| 材種 | AH9130 | ろう付けチップ |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 (m/インサート) | 5 | 0.8 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 穴径 DC (mm) | 9.53 | 9.53 |
| 穴深さ H (mm) | 432 | 432 |
| 送り f (mm/rev) | .079 | .025 |
| 送り速度 Vf (mm/min) | 160 | 31 |
