BXA20 – ギア
工具寿命の改善
薄肉部品のため、他社のインサートは刃先の摩耗が進むと振動が発生し、最終的にはスクラップ部品が発生していました。ノーズ角70°のGNGAインサートは、ラジアル切削抵抗を低減し、工具寿命を130%延長しました。
| 産業 | 自動車 |
|---|---|

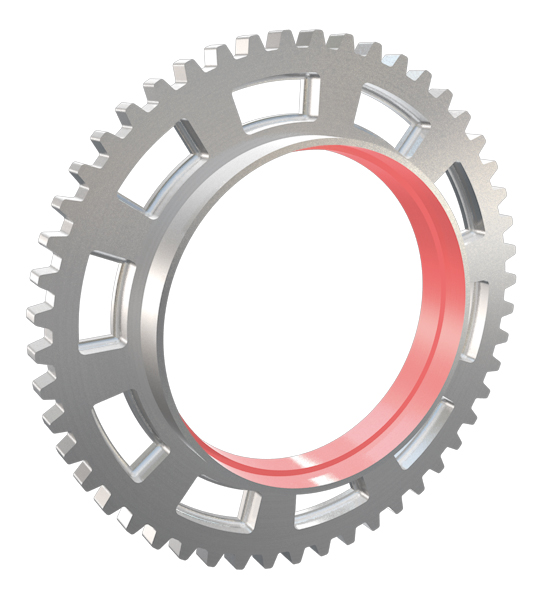

| 加工部品 | ギア |
| ISOコード |
|
| 被削材 | SCr420 |
| 工作機械 | CNC旋盤 |
| 加工分類 | 旋削 |
| 加工形態 | 内径旋削 |
| 製品名 | BXA20 |
| TSR No. | 5313T |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| インサート | 2QP-GNGA120408 | |
| コーナ数 | 2 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 120 | |
| 送り f (mm/rev) | 0.1 | |
| 切込み ap (mm) | 0.1 | |
| 切削油 | 湿式 |
