T500 series-ブレーキディスク-T515
安定加工の実現!
T515は、ブレーキディスクの内径加工にセラミックインサートを使用していたユーザ様においてテストした。セラミックインサートは、突発的な欠損が散発しており,非常に不安定な加工となっていた。
T515は、1コーナーあたり最大80台の加工が可能であった。さらに、インサートの損傷は最小限に抑えられ、破損や欠けなどの異常な損傷もなく、安定した加工が可能であった。
この加工において、T515はセラミックインサートおよび他社製品と比較して優れた性能を発揮しました。
| 産業 | 自動車 |
|---|---|
| 加工部品 | ブレーキディスク |
| ISOコード |
|
| 被削材 | FC150 |
| 工作機械 | CNC旋盤 |
| 加工分類 | 旋削 |
| 加工形態 | 内径・端面旋削 |
| 製品名 | T500 |
| TSR No. | 5562T |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ホルダ | ACLNR2525K12-A | 標準ツールホルダー |
| シャンク | 25角 | |

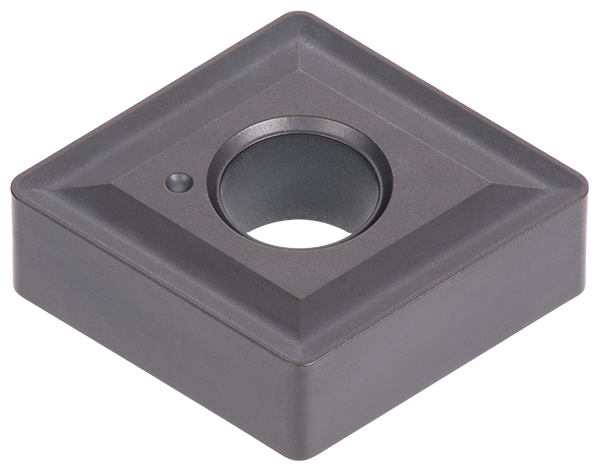

| インサート | CNMG120412 | CNMA120412 |
| コーナ数 | 4 | 4 |
| 材種 | T515 | セラミック材種 |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 (個/コーナ) | 80 | 80(unstable) |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 切削速度 V/c (m/min) | 550 | 550 |
| 送り f (mm/rev) | 0.3 | 0.3 |
| 切込み ap (mm) | 2.0 | 2.0 |
| 切削油 | 湿式 | 湿式 |
