DeepTriDrill – モールドベース – AH9130
優れた切りくず制御で破砕を排除。
DeepTriDrill は、生産性を7倍に向上させます。
独自のNDJ切りくずスプリッタは、切りくずを管理しやすい小片に分割するため、切りくずの排出がスムーズで、掘削プロセスを中断することなく継続できます。
安定性と性能の向上により、より効率的な工程と運用コストの削減を実現。
テーブル送り速度が15 mm/分から119 mm/分に向上。この工具の優れた性能と効率の明確な指標です。
| 産業 | 金型 |
|---|---|
| 加工部品 | 金型ベース |
| ISOコード |
|
| 被削材 | 1.2083 |
| 被削材硬度 | 25HRC |
| 工作機械 | 立形マシニングセンタ |
| 加工分類 | 穴あけ |
| 加工形態 | 深穴加工 |
| 製品名 | DeepTri-Drill |
| TSR No. | 5185D |

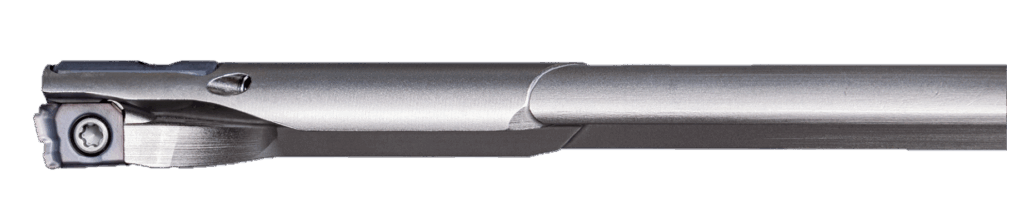

使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ボディ | MCTR08.00XM20-25 | 超硬ソリッドドリル |
| インサート | ZSGT040104R-NDJ | ソリッドカーバイド |
| 材種 | AH9130 | PVD |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 穴径 DC (mm) | 8 | 8 |
| 穴深さ H (mm) | 120 | 120 |
| 切削速度 V/c (m/min) | 50 | 12 |
| 送り f (mm/rev) | 0.06 | 0.03 |
| 送り速度 Vf (mm/min) | 119 | 15 |
| 切削油 | 湿式 | 湿式 |
