UNIDEX – BILLET – ユニデックス深穴ドリル
Unidexは、強靭な二相ステンレス鋼SUS329J3Lのより長い寿命とより深い切削を可能にします。
SUS329J3Lは、粘りがあり硬いため加工が難しいことで知られている二相鋼です。以前は、他社製工具を使用した場合、工具寿命は1コーナーあたり平均3mしかありませんでした。
当社の工具に切り替えた後、お客様は、SUS304やSUS316のようなオーステナイト系材種と比較して、低い切削速度下でも大幅な性能向上を達成しました。その結果、工具寿命が延び、運用コストが削減された。
| 産業 | 鉄鋼製造 |
|---|---|
| 加工部品 | ビレット |
| ISOコード |
|
| 被削材 | SUS 329 J3L |
| 工作機械 | BTAマシン |
| 加工分類 | 穴あけ |
| 加工形態 | 深穴加工 |
| 製品名 | Unidex |
| TSR No. | 5188D |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ボディ | KUSTS56-60.00 | インデックスドリル |

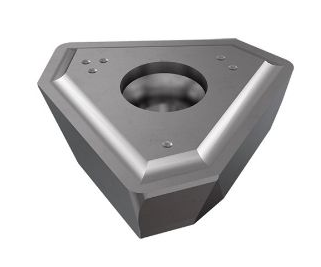

| インサート | TPMX170408R-G UC2220 | インデクサブルインサート |
| 材種 | UC2220 | コートカーバイド |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 工具寿命 (m/インサート) | 14 | 9 |
| 部品加工数 (部品数/インサート) | 33 | 21 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 穴径 DC (mm) | 60 | 60 |
| 穴深さ H (mm) | 440 | 440 |
| 切削速度 V/c (m/min) | 60 | 60 |
| 送り f (mm/rev) | 0.19 | 0.14 |
| 送り速度 Vf (mm/min) | 80 | 59 |
