ReamMeister – ナックルジョイント – AH725
工具寿命の改善
穴径公差が厳しく、また、外部給油加工のため、他社品は摩耗による穴径縮小と構成刃先による穴径拡大がランダムに発生していた。耐摩耗性および耐溶着性に優れるReamMeisterは、従来の2.5倍の工具寿命を達成した。
| 産業 | 一般機械部品 |
|---|---|

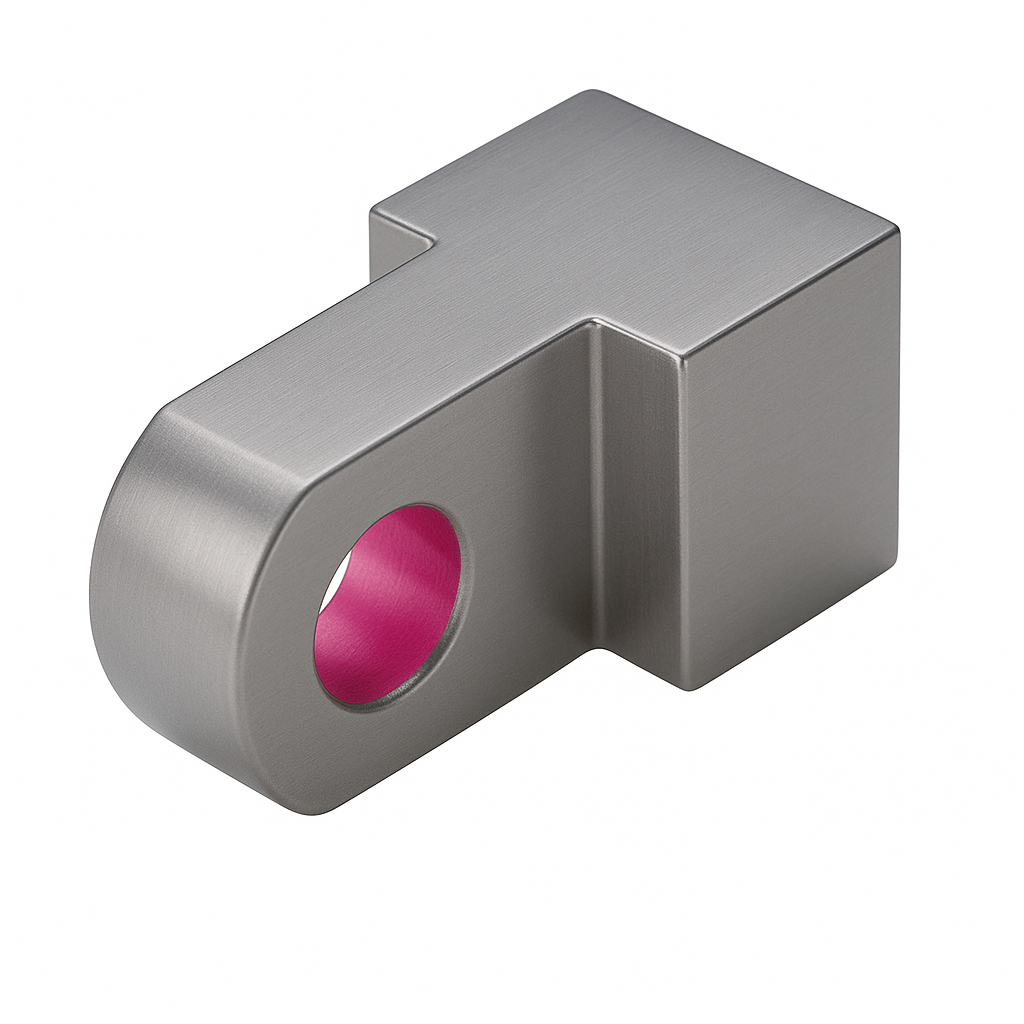

| 加工部品 | ナックルジョイント |
| ISOコード |
 P- 鋼 |
| 被削材 | SCM440 |
| 工作機械 | 縦型M/C |
| 加工分類 | 穴あけ |
| 加工形態 | リーミング |
| 製品名 | ReamMeister |
| TSR No. | 5426D |
使用工具
| タンガロイ | 他社品 | |
|---|---|---|
| ボディ | TRM-T5-R16-5 | 超硬ソリッド |
| ヘッド | HRM-12.025SP-BL-T5 AH725 (特殊) | |
| 材種 | AH725 | 超硬ノンコート |
工具寿命
| タンガロイ | 他社品 | |
|---|---|---|
| 部品加工数 （部品数/インサート） | 200 | 80 |
切削条件
| タンガロイ | 他社品 | |
|---|---|---|
| 穴径 DC (mm) | 12.025 | 12.020 |
| 穴径公差等級 | 12.02 +0.1/0 | 12.02 +0.01/0 |
| 下穴径 (mm) | 11.8 | 11.8 |
| 穴深さ H (mm) | 16 | 16 |
| 切削速度 V/c (m/min) | 80 | 80 |
| 送り f (mm/rev) | 0.05 | 0.05 |
| 送り速度 Vf (mm/min) | 106 | 106 |
| 切削油 | 外部給油 | 外部給油 |
